Selección de un distribuidor o tobera para un filtro de lecho profundo

Selección de un distribuidor o tobera para un filtro de lecho profundo

Retrolavado de un filtro

El retrolavado es una parte indispensable en la operación de todos los filtros de medios granulares, consiste en la fluidización de la cama (el porcentaje en el que se debe expandir la cama depende de cada medio granular). La ejecución incorrecta o la omisión del retrolavado es la causa más frecuente de problemas en los filtros de medios granulares. Los problemas que se pueden presentar por retrolavar de forma inadecuada son los siguientes:

• Formación de lodos en la superficie que ocasionan la reducción del área disponible para la filtración. Esto ocasiona un aumento en la carga hidráulica (velocidad superficial) y en la caída de presión.
• Fuga de partículas acarreadas por el efluente.
• Como se dijo anteriormente, si no se logra expandir la cama durante el retrolavado, o si no se retrolava con la frecuencia suficiente (el medio granular puede cementarse).

Figura 1. Diseño del elemento tipo Johnson

Elección del tipo de tobera o distribuidor

Para lograr una distribución uniforme del flujo de retrolavado, se recomienda lo siguiente:

1. La abertura de los orificios debe ser suficientemente pequeña para tener una caída de presión controlada. La caída de presión en los distribuidores durante el retrolavado varía entre 0.1 y 3 m columna de agua. Esto depende del diseño de los mismos y de la velocidad del retrolavado.
2. La velocidad del flujo en la tubería del sistema de distribución deber ser uniforme a través de toda el área transversal del filtro.

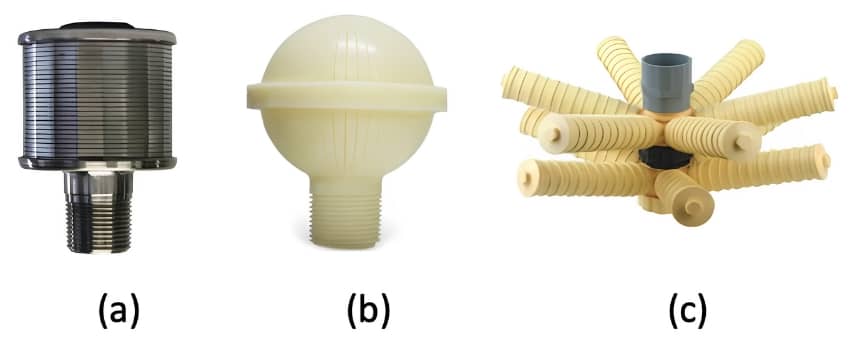

Figura 2. (a) Tobera tipo Johnson de acero inoxidable, (b) Hidroesfera tipo Johnson de ABS, (c) difusor Bajonet o de brazos laterales

Separación entre cada tobera o hidroesfera:

Al usar toberas o distribuidores individuales se genera dentro del filtro una distribución pareja del líquido a tratar. Esto hace que el medio filtrante no se concentre a uno de los costados o al centro del tanque, y que permanezca una cama lo más horizontal posible.

Un buen arreglo y distribución de las toberas es la siguiente:

Distancia de colocación entre centros de dos toberas:  Óptimo 6 pulgadas y máximo 12 pulgadas entre cada una.

Bibliografía

• (2016). ANSI/AWWA B100-16 Granular Filter Material. American Water Works Association.
• (1999). Water Quality & Treatment a Handbook of Community Water Supplies. McGraw-Hill.
• (2011). Operational control of coagulation and filtration processes. American Water Works Association.
• (2017). Pretreatment for reverse osmosis desalination. Voutchkov Nikolay.
