Tobera tipo Johnson en acero inoxidable 3/4″ y 1″

$1.00

Tobera, colector, difusor o distribuidor para filtro de agua

Distribuidor inferior con rosca 3/4″ y 1″ NPT, en acero inoxidable 316, para 4 GPM

Las imágenes del producto son demostrativas y pueden variar respecto al producto físico.

Descripción


Tobera micro-ranurada tipo Johnson para operar con flujo del exterior al interior, con niple de 1” y ¾” para filtros de agua.

Las Toberas tipo Johnson E-I se colocan en la base de las camas de medios granulares que se aplican en el tratamiento de agua.

El fin de estos medios puede ser:

  • Filtrar (arena, zeolita, antracita, garnet…)
  • Purificar mediante cambios fisicoquímicos (carbón activado, resina suavizadora, arena verde, calcita…).

Además de retener el medio de manera directa, las toberas deben tener la capacidad suficiente para recolectar el flujo de agua que requiera tratarse, distribuirlo de manera uniforme en el equipo y evitar zonas muertas y efectos de pared. Esto no solamente depende del diseño de la tobera, sino de la correcta distribución de las mismas.

Tobera de acero inoxidable tipo Johnson
1

Microrranuras.

Las microrranuras ayudan a realizar un buen desagüe, así como una adecuada distribución del flujo.

2

Rosca NPT.

La rosca estándar NPT es compatible con conexiones de 3/4″.

3

Acero inoxidable 316.

Debido a su aplicación en la industria de alimentos y bebidas, se fabrican en acero inoxidable tipo 316L.

Las Toberas tipo Johnson E-I se aplican tanto equipos que trabajan a presión, como en los que operan a gravedad.

Se fabrican en acero inoxidable AI-316L con el fin de que tengan la resistencia química frente a un agua de tendencia corrosiva, y ante procesos de desinfección que se llevan a cabo mediante químicos oxidantes.

No solo los materiales de construcción de esta tobera son de alta calidad; también lo es la soldadura, que se aplica por medios robotizados que garantizan la resistencia óptima del producto final.

Una ventaja adicional de este material de fabricación es que posee la resistencia térmica que permite la desinfección mediante vapor de agua.

Estas toberas están diseñadas para operar con flujo que va del exterior hacia el interior de las mismas. También existen toberas diseñadas para operar con flujo que va del interior al exterior (en caso de requerirlas, favor de solicitarlas).

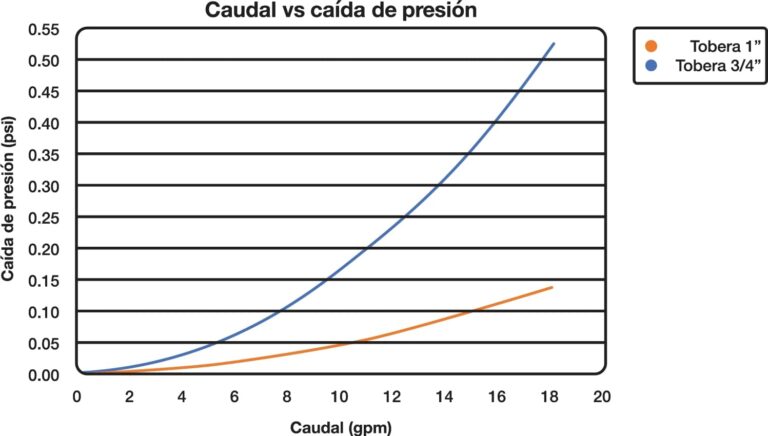

La Tobera tipo Johnson E-I está diseñada para causar una baja caída de presión en el flujo que trata.

La ranura por la que circula el líquido tiene forma de “V” con la parte más cerrada hacia el exterior de la tobera.  Si una partícula entra a la ranura y se queda atorada, solo tiene contacto con dos aristas y no con dos paredes. Esto facilita su eliminación mediante el mismo flujo de operación o en el ciclo de retrolavado.



Esquema que muestra la ranura en forma de “V”



La abertura de la ranura es de 0.18 mm en la parte más cerrada (la que da al exterior), por lo que esta tobera puede retener directamente gránulos mayores al doble de dicha dimensión. Es decir, puede retener partículas mayores a 0.36 mm (que corresponden a la malla 45 estándar estadounidense).

Si se va a colocar un medio granular cuyas partículas menores sean inferiores a la malla 45 (por ejemplo, un medio con rango 20 x 50, cuyas partículas miden entre 0.297 mm y 0.841 mm), es necesario colocar una cama de gravilla de 1/8” x 1/16” que cubra hasta una altura de 3” por encima de las toberas y que sirva como soporte del medio granular.

El área libre para el flujo a través de la micro-ranura es mayor que el área de los orificios que se encuentran en la parte del niple que está dentro de la tobera, y que el área de sección transversal del niple de conexión. Por lo tanto, no representa un límite de capacidad para la tobera.



Especificaciones

Material de fabricación
Material Acero inoxidable AI 316L



Dimensiones promedio
Longitud total de la tobera, incluyendo el niple de conexión (mm) 92.4
Longitud correspondiente al elemento micro-ranurado 40.8
Diámetro nominal del niple de conexión (in) 1  (3/4)
Diámetro interno del niple de conexión (mm) 26.7 (20.7)
Tipo de rosca del niple de conexión NPT
Diámetro exterior del elemento micro-ranurado (mm) 58.0
Diámetro interior del elemento micro-ranurado (mm) 52.7
Número de círculos que hace la ranura en el elemento micro-ranurado 25
Abertura de la ranura en la cara exterior del elemento micro-ranurado (mm) 0.18
Área de la abertura de la micro-ranura hacia el exterior (cm2) 8.20
Porcentaje del área de la abertura libre para el flujo1 (%) 85.74
Área libre para el flujo, de la abertura de la ranura hacia el exterior (cm2) 7.03
Área de todos los orificios que se encuentran en la parte del niple que está dentro de la tobera (cm2) 14.34  (7.85)
Área de sección interna del niple de conexión (cm2) 5.60  (3.37)

Nota 1: esto se debe a que la tobera tiene postes de soporte internos que bloquean parte del área libre para el flujo.



Distribución de toberas y condiciones de operación
Distancia máxima recomendada entre el centro de dos toberas (in) 12
Área máxima recomendada cubierta por cada tobera (ft2) 1
Flujo de servicio máximo recomendado por tobera (gpm) 4.0
Flujo de retrolavado máximo recomendado por tobera (gpm) 6.5



Se fabrican bajo rigurosos estándares de calidad y el material de construcción es acero 316 grado alimenticio.

Especificaciones:

  • Flujo máximo sugerido de servicio: 4 GPM (15 LPM)
  • Flujo máximo sugerido de retrolavado: 6.5 GPM (25 LPM)
  • Colapso de la presión: 300 PSI (2070 kPa)
  • Presión de ruptura: 200 PSI (1380 kPa)
  • Distancia de colocación entre cada tobera:
  • Óptimo: 15 cm.
  • Máximo: 30 cm.
